Сучасні вимоги до безпеки сховищ в Україні невпинно зростають, а разом із ними – потреба у стандартизованих, нормативно коректних рішеннях для систем захисту внутрішнього повітря. Компанія ТОВ «ВЕБКОМ» представляє Альбом технічних рішень, Частина 2 – документ, що охоплює фільтровентиляцію та регенерацію повітря на основі сімейства фільтрів Arconik AFU.
Про що цей Альбом
Документ розроблено для надання вичерпної практичної інформації щодо трьох класів обладнання: фільтрів-поглиначів серії AFU CBRN/NBC (захист від хімічних, біологічних, радіологічних та ядерних факторів), регенеративних патронів AFU CO₂ (видалення вуглекислого газу) та каталітичних фільтрів AFU CO (нейтралізація чадного газу). Він стане практичним інструментом для проєктувальників, інженерів цивільного захисту та монтажних організацій.
Концепція сучасної фільтровентиляції та регенерації, що лежить в основі Альбому, базується на трьох ключових принципах:
Три стовпи системи Arconik AFU
Модульність – уніфіковані фільтри AFU (180…1800 м³/год) та AFU CO₂ (1500…18 000 л) дозволяють будувати системи будь-якої продуктивності.
Герметичність «до події» – фільтри зберігаються у заводській упаковці до моменту активації, що гарантує 100% готовність із перших секунд загрози.
Енергонезалежність – передбачено резервний ручний привід для вентиляторів EBL відповідно до вимог ДБН В.2.2-5:2023.
Три режими вентиляції захисної споруди
ДБН В.2.2-5:2023 передбачає три режими роботи системи вентиляції – і обладнання Arconik AFU покриває всі три:
Режим I
Чиста вентиляція
Подача зовнішнього повітря без очищення, коли атмосфера безпечна. Використовуються фільтри грубого очищення для захисту обладнання від пилу.
Режим II
Фільтровентиляція
Очищення зовнішнього повітря від ХБРЯ-факторів через фільтри AFU CBRN/NBC при наявності небезпечних домішок. Нормований підпір – 50 Па.
Режим III
Регенерація / Ізоляція
Припинення надходження зовнішнього повітря. Рециркуляція з очищенням від CO₂ та підтримкою кисню. Підпір від балонів – ≥ 20 Па.
Розділ 1. Фільтри-поглиначі AFU CBRN/NBC
Призначення та захист
Фільтри-поглиначі Arconik AFU призначені для очищення зовнішнього повітря, що подається у захисні споруди, від бойових отруйних речовин (БОР), радіоактивного пилу та аерозолів, бактеріальних засобів і біологічних аерозолів, токсичних промислових хімікатів (ТПХ), а також загального механічного пилу.
Сфера застосування охоплює сховища та протирадіаційні укриття (ПРУ) для населення, пункти управління і медичні заклади, об'єкти критичної інфраструктури (електростанції, хімічні заводи, телекомунікаційні центри), командні пункти та бункери, а також промислові підприємства й дослідницькі лабораторії.
Лінійка типорозмірів
Модель | Продуктивність, м³/год | Перепад тиску, Па | Вага, кг | Монтаж |
AFU 36 | 36 | 460 | 7,0 | тільки у складі ФВУ SAFE 360 |
AFU 180 | 180 | 500 | 72,0 | настінний/ підлоговий |
AFU 240 | 240 | 500 | 84,0 | настінний/ підлоговий |
AFU 300 | 300 | 500 | 92,0 | настінний/ підлоговий |
AFU 450 | 450 | 500 | 120,0 | настінний/ підлоговий |
AFU 600 | 600 | 500 | 145,0 | настінний/ підлоговий |
AFU 900 | 900 | 1000 | 195,0 | тільки підлоговий |
AFU 1200 | 1200 | 1000 | 236,0 | тільки підлоговий |
AFU 1800 | 1800 | 1500 | 310,0 | тільки підлоговий |
AFU-RC-100 | 100 | ~180 | ~30,0 | колонка 1-3 шт. |
⚠ Важливо щодо підбору вентилятора: перепад тиску на фільтрі обов'язково враховувати при виборі вентилятора. Для моделей AFU 900-1800 перепад тиску 1000-1500 Па суттєво впливає на вибір типу та потужності вентилятора EBL.

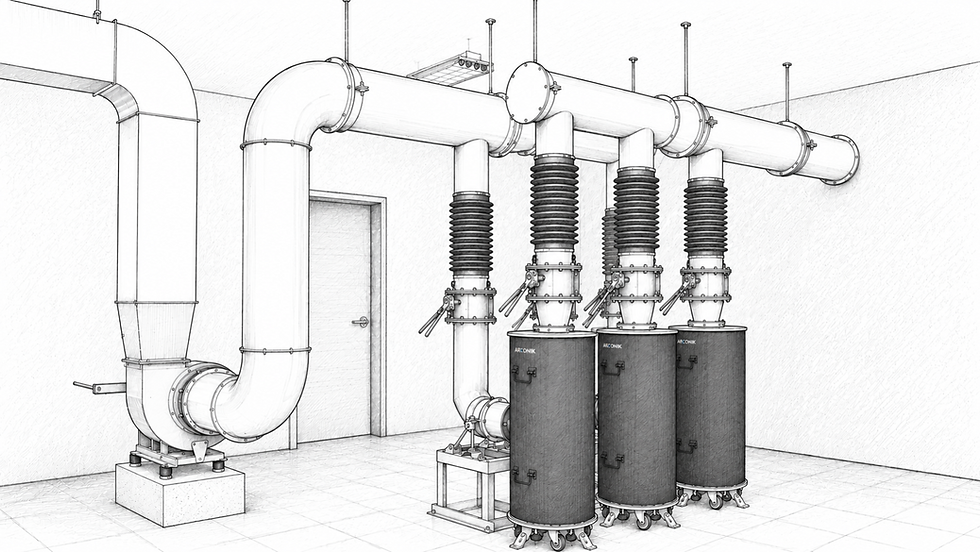

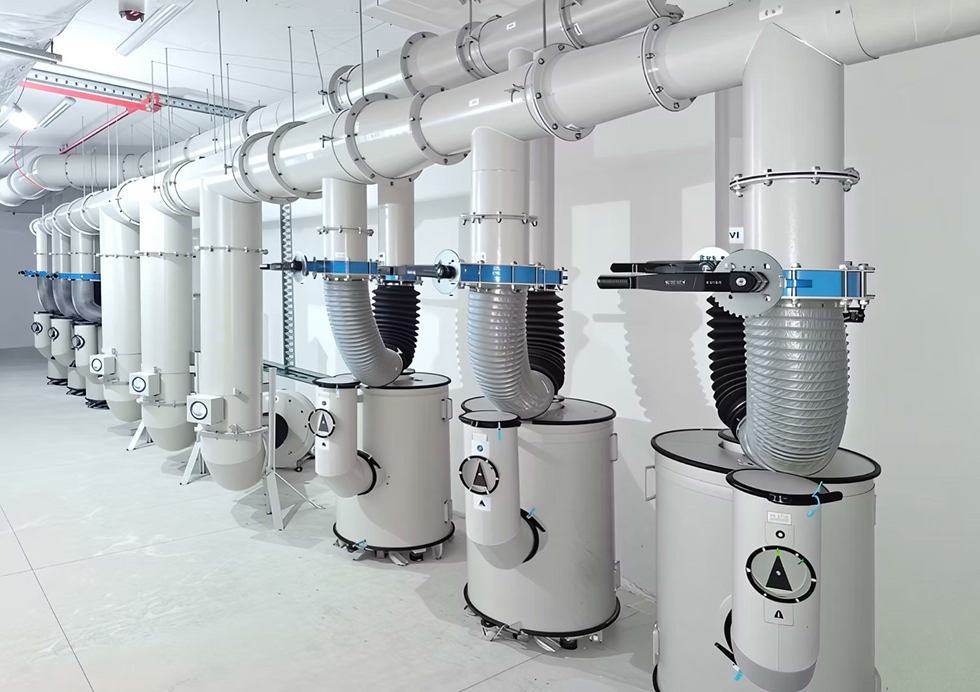

Батарейні системи для великих сховищ
Для об'єктів з великою кількістю людей застосовується паралельне з'єднання кількох фільтрів AFU 900, 1200 або 1800 через загальні колектори. Це дозволяє масштабувати систему до будь-якої потрібної продуктивності – від 2 700 до 36 000 м³/год і більше – зі збереженням рівномірного розподілу потоку та можливістю поетапного обслуговування.
Щодо ручного приводу: відповідно до ДБН В.2.2-5:2023 (п. 11.2.1.21), системи вентиляції сховищ слід передбачати з електроручним приводом. Застосування виключно електричних вентиляторів без ручного резерву допускається лише за наявності гарантованого резервного електроживлення та відповідає вимогам зарубіжних проєктів.
Розділ 2. Регенерація повітря: AFU CO₂ та AFU CO
Система регенерації – це друга критична складова захисту, яка використовується у Режимі III, коли надходження зовнішнього повітря повністю або частково припиняється. Без неї час безпечного перебування у герметичній споруді обмежений кількома годинами: людина виділяє 20–35 літрів CO₂ за годину, і вже при концентрації понад 0,5% виникають головний біль і втома, при 3% – небезпека для здоров'я, при 10% – швидка втрата свідомості.
Регенеративні патрони AFU CO₂ – видалення вуглекислого газу
Патрони AFU CO₂ заповнені натронним вапном (Soda lime), яке хімічно зв'язує CO₂ з повітряного середовища. Термін зберігання в герметичній заводській упаковці – 3 роки. Після розкриття упаковки реакція починається негайно.
AFU CO₂ 1500Lємність 1 500 л CO₂ | AFU CO₂ 4800Lємність 4 800 л CO₂ | AFU CO₂ 18000Lємність 18 000 л CO₂ |
Для малих сховищ до 12 осіб на 6 годин (патронів може бути кілька). Встановлюється зверху на регенеративну установку ARC CO₂ 1500L. Витрата 50-70 м³/год. | Для сховищ до 40 осіб на 6 годин. Підключається до вентилятора EBL 180. Витрата 150-200 м³/год. | Для великих сховищ понад 100 осіб. Можливе батарейне розміщення до 10 патронів паралельно. Витрата 570-760 м³/год. |
Каталітичний фільтр AFU CO – нейтралізація чадного газу
Чадний газ (CO) утворюється при пожежах поблизу сховищ. Він у 200-300 разів активніше зв'язується з гемоглобіном, ніж кисень, і вже при концентрації 0,1% є смертельно небезпечним. Каталітичний фільтр AFU CO нейтралізує CO шляхом окислення до CO₂ за реакцією 2CO + O₂ → 2CO₂. Ефективність очищення для моделі AFU CO 110 – не менше 99,5%.
Критична вимога: осушувач повітря. Відносна вологість понад 10% «отруює» каталізатор, спричиняючи незворотню втрату його активності. Перед кожним AFU CO обов'язково встановлюється осушувач ОП-AFU-CO (розробка ТОВ «ВЕБКОМ»), який знижує вологість до 5-8%. Без осушувача застосування AFU CO не рекомендується.
Важлива послідовність очищення: Каталітичний фільтр AFU CO перетворює CO на CO₂. Тому після AFU CO повітря обов'язково повинно пройти доочистку від CO₂ у фільтрах серії AFU CO₂. Недотримання цього правила призведе до накопичення CO₂ у приміщенні.
Два варіанти Режиму III
Ознака | Часткова ізоляція | Повна ізоляція |
Зовнішнє повітря | Так – для підпору після очищення | Ні – повністю відсічено |
Очищення від CO | Обов'язкове (AFU CO) | Не потрібне |
Очищення від CO₂ | Обов'язкове (AFU CO₂) – внутрішнє + зовнішнє | Обов'язкове (AFU CO₂) – тільки внутрішнє |
Джерело підпору | Зовнішнє очищене повітря або балони | Виключно стиснене повітря з балонів |
Джерело кисню | Балонний кисень | Балонний кисень або хімічні джерела |
Охолодження | Так (пожежі – гаряче повітря) | Не потрібне |
Структура Альбому
Документ структурований за шістьма розділами:
Зміст документа
Розділ 1: Фільтровентиляція – фільтри-поглиначі AFU та батарейні системи (призначення, конструкція, класифікація, монтаж, обслуговування).
Розділ 2: Регенерація повітря – патрони AFU CO₂ та каталітичні фільтри AFU CO (принцип роботи, режими ізоляції, конфігурації батарей).
Розділ 3: Типові технічні рішення – 8 умовних принципових схем (3.1-3.8) для різних конфігурацій та місткостей споруд.
Розділ 4: Технічні характеристики (специфікація) фільтрів-поглиначів AFU CBRN/NBC.
Розділ 5: Технічні характеристики регенеративних патронів AFU CO₂.
Розділ 6: Технічні характеристики каталітичних фільтрів AFU CO та осушувача ОП-AFU-CO.
Додаток 1: Фотографії з реальних об'єктів будівництва.
Для кого цей документ
Альбом технічних рішень, Частина 2 стане обов'язковим довідником для інженерів-проєктувальників систем вентиляції та ЦЗ, спеціалістів з цивільного захисту, викладачів відповідних дисциплін та монтажних організацій. Документ містить розрахункові таблиці, принципові схеми, детальний опис монтажу і конкретні рекомендації щодо вибору конфігурацій для об'єктів різної місткості – від сховища на 10 осіб до великого сховища на кілька тисяч.
