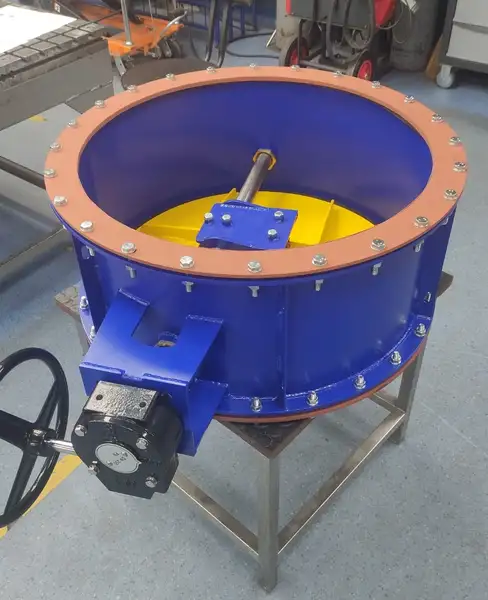

Клапан герметичний ГК
Клапани герметичні типу ГК призначені для установки на повітропроводах вентиляційних систем в якості запірних пристроїв і служать для надійного відключення приміщень від зовнішнього середовища або одних приміщень від інших
Нормативний документ: ТУ У 25.1-2925223214-004-2022
Товар сертифіковано.
Корпус за допомогою відповідних фланців, що постачаються в комплекті, приєднується до повітроводів і несе на собі всі необхідні механізми.
Закриття проходу клапана відбувається за допомогою тарелі, на якій кріпиться кільце ущільнювача.
Клапан ГК може мати ручний (важель або редуктор) або електричний привод.
Інформація для замовлення (приклади)
Клапан герметичний вентиляційний ГК-300, ПРО ЗАХИСТ™, (ДУ300) ТУ У 25.1-2925223214-004-2022 з ручним приводом
Клапан герметичний вентиляційний ГК-400, ПРО ЗАХИСТ™, (ДУ400) ТУ У 25.1-2925223214-004-2022 з електроприводом 230 В
* рекомендуємо зазначати зовнішні діаметри труб до та після клапану, для отримання підходящого відповідного фланця

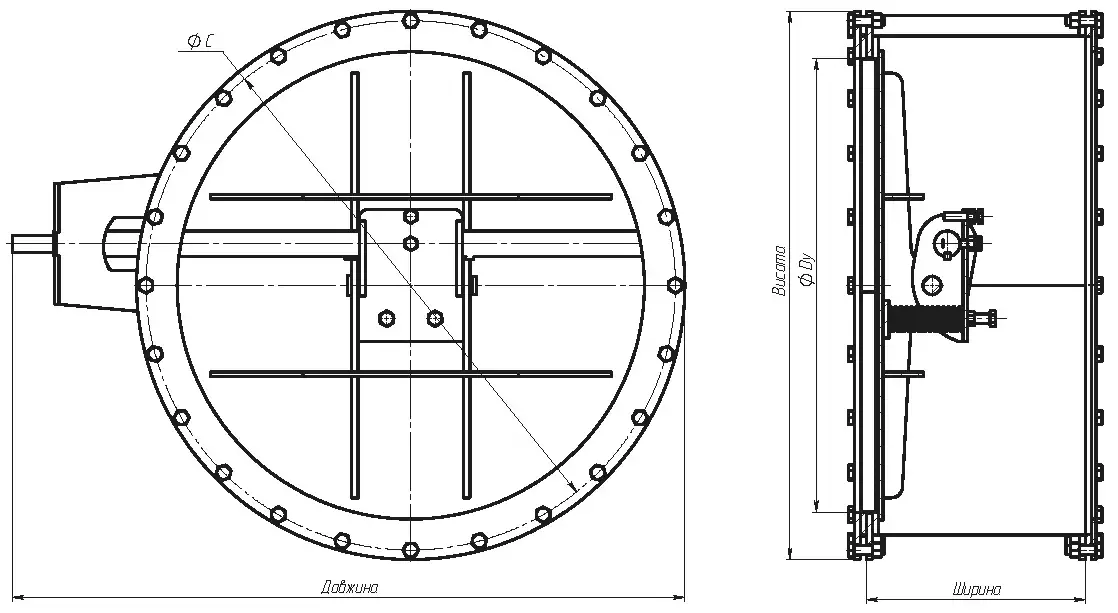

Габаритні розміри клапанів ГК
Відповідно до вимог ДБН В.2.2.5-2023,
У системах вентиляцiї сховищ слiд передбачати герметичнi клапани, розрахованi на тиск не менше 0,1 МПа (1 кгс/см²), з ручним приводом дiаметром до 600 мм включно i з електроприводом та дiаметром понад 600 мм (при наявності ДЕС).
У сховищах для огляду та очищення герметичних клапанів, встановлених всередині повітроводів, що проходять через зону герметизацi, зі сторони внутрішніх приміщень слiд передбачати люк-вставку, що встановлюється після герметичного клапану (за напрямом руху повітря).
Для вiдбору проб повiтря та зняття iнших показникiв при проведеннi пуско-налагоджувальних робіт та випробуваннi герметичностi системи на повiтроводах вентиляцiї до та пiсля фiльтрiв, гермоклапанів, вентиляторiв слiд передбачати зварні штуцери із заглушками на рiзьбi.
Приплив повітря у примiщення для зберiгання продуктiв харчування, електрощитову та балонну слід здійснювати методом перетiкання з примiщення для осіб, які підлягють укриттю, iз встановленням на припливi у балонну герметичного клапана з ручним приводом.
У машинному залі ДЕС на вентиляцiйних системах встановлюються герметичнi клапани:
- при вентиляції машиного залу повiтрям, що надходить з примiщення для осіб, які підлягають укриттю;
- при наявностi режиму регенерацiї;
- при заборі або викидi повiтря на лiнiї зовнiшньої межi герметизацiї.
